CZU1D3XL3200 Zünd D3

NEJVYŠŠÍ VÝKON S DVĚMA RAMENY

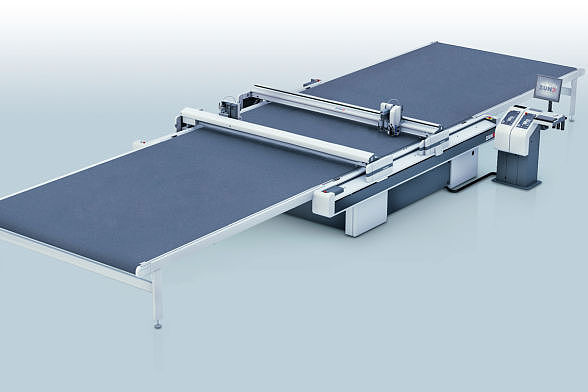

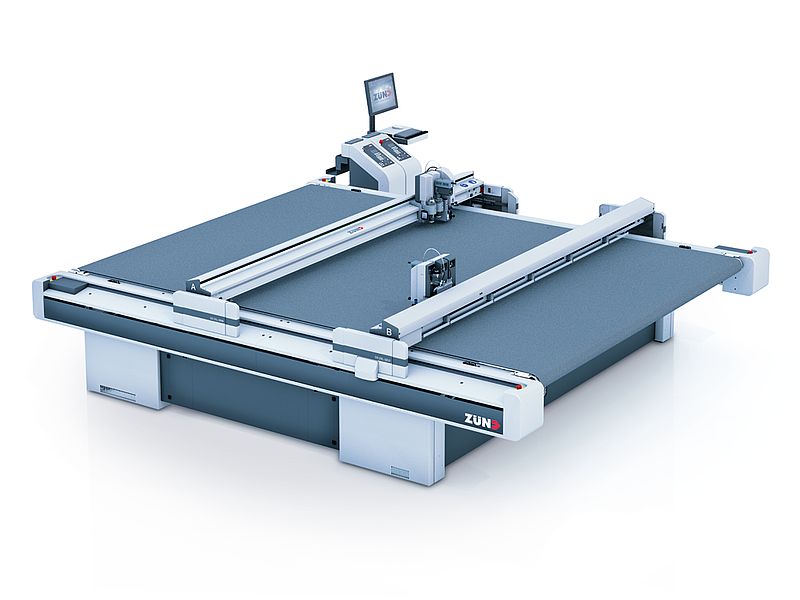

Švýcarské stolové řezací systémy Zünd patří v kategorii přesných a výkonných obráběcích plotrů na absolutní světovou špičku. Charakteristickými vlastnostmi strojů řady D3 je PRODUKTIVITA. Jedná se o nový dvouramenný model, který navazuje na historii a zkušenosti Zündu nabité u modelu G3. Jedna se o 4 možné velikosti stolů, které mohou být rozšířeny i o automatický nakladač, vykladač. Prostor pro D3 je nejvhodnější v oblasti polygrafie, zpracování kartonu a lepenky, obalovém průmyslu, nebo výrobě POP a POS displejů. D3 modely mohou pracovat až se 3 různými nástroji (moduly), které jsou u obou ramen stejné (zrcadlí se). Stroje řady D3 tedy docílí dvojnásobné produktivity v porovnání s modely G3.

TECHNIKA
Kevlarové řemeny zajišťuje opakovatelnost s přesností ±0,03 mm. Posun řezaného materiálu je zajištěn v ose X elektromotory chlazenými vzduchem a schopnými vyvinout maximální sílu až 250 N. Pracovní deska využívá k fixaci řezaného materiálu vakuum a je konstruována pro materiál o hmotnosti až 350 kg. Silná a velmi robustní konstrukce je koncipována pro výrobu 24/7.

OBSLUHA

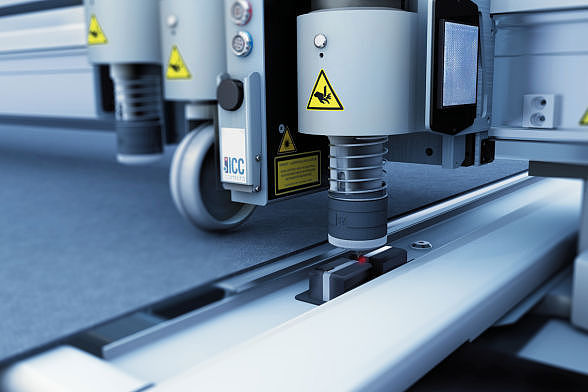

Velice krátká je u těchto plotrů doba potřebná na výměnu pracovních nástrojů a jejich nastavení, přípravu dat a manipulaci s materiálem. Plotr si může jeho uživatel nakonfigurovat přesně podle svých potřeb. Může obsahovat až tři velice snadno připojitelné univerzální moduly a do každého z nich je možné založit libovolný z dvanácti pracovních nástrojů.

K dispozici jsou nástroje pro zpracování široké škály aplikací:

• tangenciální nůž - pro řezání fólií
• oscilační nože elektrické nebo pneumatické pro řezání vrstvených, nebo tužších deskových materiálů
• V-Cut nástroje, rilovací a perforační nástroje pro zpracování kartonu, lepenky, PET
• textilní rotační nůž pro řezání textilu
• frézovací moduly a nástroje s výkonem až 3,6kW pro obrábění akrylátů, dibondu, dřeva, pvc a jiných tuhých materiálů
• kreslicí nástroje, paspartovací nástroje, nebo speciální nástroj pro brailovo slepecké písmo

  Pokročilý bezpečnostní systém využívá světelnou závoru a čtyři bezpečnostní vypínače.

  VÝKONY
  Světlá výška 60 mm umožňuje zpracování materiálů až do tloušťky 50 mm. Automaticky řízená intenzita vakua se odehrává v rozmezí 1 až 9 kW, opčně až 15 kW. Řízení intenzity vakua výrazně přispívá k úspoře energie a tak i výrobních nákladů.

  Na výběr máte z několika různých formátů stolů, které se dají rozšířit o pomocné přídavné stoly. nejmenší stůl má rozměr 2 200 x 1 600 mm, největší stůl nabízí úžasných 3 200 x 3 200 mm.

  Na plotru je možné zpracovávat jak deskové, tak také flexibilní rolové materiály. Pro zpracování rolových materiálů je třeba k plotru připojit odvíjecí jednotku, která může být buď univerzální, umožňující odvíjení z dutinek, nebo s vlastní hřídelí. Pro zpracování deskových materiálů, jejichž délka přesahuje rozměry pracovního stolu, je možné k plotru na obou jeho kratších stranách připojit ještě pomocné přídavné stoly.

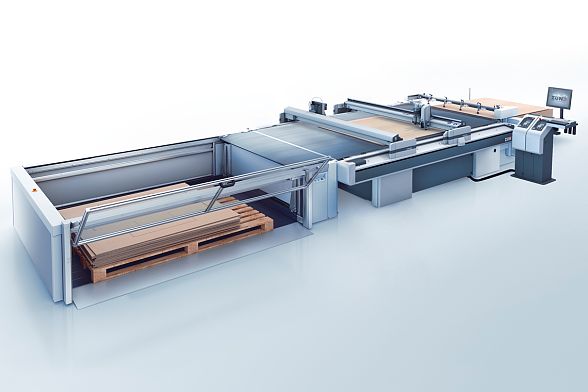

  Dalším přídavným zařízením, které může být k plotru připojeno, je nakladač archových materiálů ze stohu, umožňující automatizovat produkci plotru při zpracování archů nebo desek.

• D3 technická specifikace (pdf, 780 kB)
